鋼包是盛裝和運輸高溫鋼水的重要容器，內襯長期承受高溫、熱震、鋼水沖刷及渣蝕。鋼包襯采用鎂碳磚、鎂鋁碳磚等耐火材料，在鋼液、鋼渣的長期沖刷與侵蝕下，使得鋼包襯的迎鋼面或翻渣面的損毀程度與其他部位不同步，從而影響整個鋼包的使用壽命。當鋼包包襯的迎鋼面或翻渣面被鋼液或鋼渣沖刷、侵蝕剝落變薄、出坑、出溝時，用磚修補，勞動強度較大，且新老接茬部位銜接不好，容易出現漏鋼事故。

　　為了解決上述問題，北京聯合榮大工程材料股份有限公司(下文簡稱聯合榮大)研制出一種新型鋼包包襯涂抹料，用于鋼包包襯薄弱部位的修補，一般修補操作在更換透氣磚或中修換渣線時進行。該涂抹料使用方便，操作簡單易行，且耐火度高、抗沖刷性優良、抗侵蝕性好。

　　新型鋼包涂抹料技術是鋼鐵冶金行業中用于鋼包內襯保護和修復的關鍵材料技術，旨在提高鋼包使用壽命、降低耐火材料消耗。涂抹料技術通過人工對缺陷部位的修補形成致密保護層，可顯著延長內襯壽命。

　　聯合榮大的新型鋼包涂抹料以白剛玉、高純鎂砂、氧化鋁微粉為主要原料，采用水泥結合，具有使用過程不剝落、抗沖刷性強、抗侵蝕性好、使用壽命高的特點。該新型涂抹料通過顆粒級配優化，實現無須振動即可均勻填充縫隙。涂抹后的鋼包包壁見圖1.

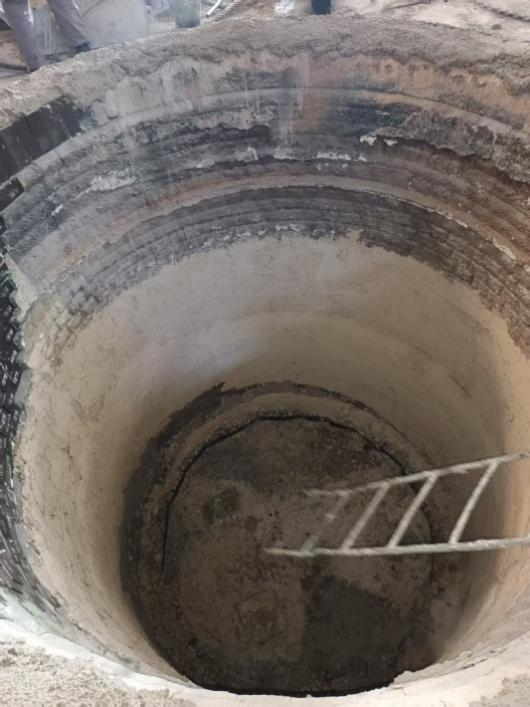

　　圖1 涂抹后鋼包包壁

　　該涂抹料的較佳涂抹厚度約20-30mm。涂抹太厚，使用時易發生燒結不完全引起的脫落現象;涂抹太薄，改善包壁磚使用壽命的效果不明顯。該涂抹料單次涂抹可延長鋼包壽命15-25爐次，大大減少了停包檢修頻率，降低耐火材料消耗20%以上。在某鋼廠120噸精煉鋼包上進行了應用試驗，使用涂抹料前鋼包包壁磚的使用壽命約為160爐;小修和中修各涂抹一次后，鋼包包壁磚的使用壽命提高至210爐。

　　該涂抹料在一定程度上解決了鋼包包襯局部侵蝕嚴重、出坑、裂紋等不易修補的問題，提高了鋼包包襯的使用壽命，降低了鋼包因局部包襯侵蝕嚴重而提前拆中修的情況，穩定了鋼包的使用壽命，對鋼包的節能降耗具有重要意義。(聯合榮大專家組)

　　來源：中國冶金報-中國鋼鐵新聞網
